State Pattern

상태 패턴을 배워야하는 이유

---

2D 횡스크롤 게임에서 이동, 점프, 엎드리기, 엎드려서 기모으기 등의 동작을 만든다고 가정한다.

스페이스바를 누르면 점프가 되도록 구현하되, 이단 점프는 허용하지 않는다면, 아래의 로직처럼 작성할 수 있다.

void Update()
{
  if(intput.GetKeyDown(KeyCode.Space))
  {
    StartCoroutine("Jump");
  }
}

하지만 이 코드엔 이단 점프를 막는 로직이 없으니, 플래그 변수를 선언하여 이와 같이 만들 수 있다.

void Update()
{
  if(intput.GetKeyDown(KeyCode.Space))
  {
    if(!isJumping) // 점프 중이 아니라면
    {
      isJumping = true;
      StartCoroutine("Jump");
    }
  }
}

여기서 캐릭터가 땅에 있을 때, ↓ 방향키를 누르면 엎드리고, 떼면 다시 일어서는 기능을 추가한다.

void Update()
 {
    if (Input.GetKeyDown(KeyCode.Space))
    {
        if (!isJumping)
        {
            isJumping = true;
            StartCoroutine("Jump");
        }
    }
    else if (Input.GetKeyDown(KeyCode.DownArrow))
    {
        if (!isJumping) // 점프 중일 땐 엎드리기 X
        {
            StartCoroutine("Down");
        }
    }
    else if (Input.GetKeyUp(KeyCode.DownArrow)) // 아래 방향키를 떼면 일어서기
    {
        StartCoroutine("Stand");
    }
 }

하지만 이 코드에는 버그가 있다.

엎드린 상태에서 점프가 되고, 그 상태에서 ↓ 키를 떼면 점프 중인 상태에서 일어서기까지 된다.

이를 위해 상태변경을 위한 플래그 변수를 추가한다.

void Update()
 {
    if (Input.GetKeyDown(KeyCode.Space))
    {
        if (!isJumping && !isDucking) // 점프상태 && 엎드린 상태가 아닐 때만 점프가 되도록
        {
            isJumping = true;
            StartCoroutine("Jump");
        }
    }
    else if (Input.GetKeyDown(KeyCode.DownArrow))
    {
        if (!isJumping)
        {
            isDucking = true;
            StartCoroutine("Down");
        }
    }
    else if (Input.GetKeyUp(KeyCode.DownArrow)) // 아래 방향키를 떼면
    {
        if(isDucking) // 엎드리기가 true 일테니
        {
           isDucking = false; // 엎드리기를 다시 false로 전환
           StartCoroutine("Stand");
        }

    }
 }

이번엔 점프 중에 ↓ 방향키를 눌러, 내려찍기 공격을 하도록 구현한다.

void Update()
 {
    if (Input.GetKeyDown(KeyCode.Space))
    {
        if (!isJumping && !isDucking)
        {
            isJumping = true;
            StartCoroutine("Jump");
        }
    }
    else if (Input.GetKeyDown(KeyCode.DownArrow))
    {
        if (!isJumping)
        {
            isDucking = true;
            StartCoroutine("Down");
        }
        else // 점프 중이라면
        {
          isJumping = false; // 점프를 비활성화 시키고
          StartCoroutine("Attack"); // 공격 기능 추가
        }
    }
    else if (Input.GetKeyUp(KeyCode.DownArrow))
    {
        if(isDucking)
        {
           isDucking = false;
           StartCoroutine("Stand");
        }

    }
 }

하지만 이 로직은 이단 점프는 검사하지만, 내려찍기 공격 중인지는 검사하지 않는다.

이렇게 된다면, 높은 곳에서 떨어질 때 연속으로 내려찍기 공격이 가능해질 것이다.

그럼 이를 체크하기 위해 isAttacking 과 같은 플래그 변수가 또 필요할 것이다.

아직 걷기와 달리기 같은 움직임과 관련된 로직은 하나도 작성되지 않았다.

코드는 짧지만 조금만 건드려도 망가지는 시한폭탄 같은 코드이다.

이를 해결하기 위한 FSM ?

---

이러한 문제를 해결하기 위해서 FSM _{Finite State Machine} 를 도입한다.

FSM 은 시스템이 가질 수 있는 상태들을 유한하게 정의하고, 특정 조건에 따라 상태 간 전이를 수행하는 방식이다.

가장 간단한 형태로는 enum 을 사용해 상태를 정의하고, 조건문으로 각 상태의 동작과 전이 조건을 구현할 수 있다.

enum State // 상태 정의
{
  STAND,
  MOVE,
  ATTACK,
}

private State _state;

void Update()
{
  switch(_state) // 분기
  {
    case State.IDLE:
        Debug.Log("STAND State.");
        break;
    case State.MOVE:
        Debug.Log("Move State.");
        break;
    case State.ATTACK:
        Debug.Log("Attack State.");
        break;
  }
}

각각의 행동을 상태로 분리함으로써 아까보단 로직을 안전하게 구현할 수 있게 되었다.

하지만 상태가 점점 늘어남에 따라 enum 과 switch 문은 점점 길어지기 때문에 확장에 불리하다.

또한 각 행동끼리 변수를 공유하는 등, 조금이라도 엮이면 상태를 관리하기엔 골치 아파진다.

확장을 고려한 State Pattern

---

이처럼 enum 과 switch 문을 사용하는 FSM 은 간단한 상태 전이에는 효과적이다.

하지만 상태가 많아질수록 조건문이 길어지고, 상태마다 필요한 변수가 달라질 경우 코드가 복잡해지며,

상태 간 전이 조건이 많아질수록 관리가 어려워진다.

이를 해결하기 위해 객체지향 설계 원칙을 따르는 상태 패턴_{State Pattern}을 도입한다.

상태 패턴은 상태마다 클래스를 따로 분리하고, 상태 전이와 상태 내부의 동작을 객체 단위로 관리할 수 있게 해준다.

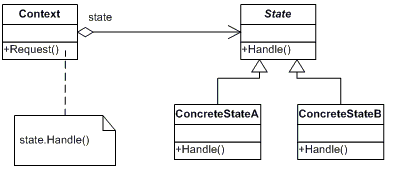

State Pattern UML

• 각 상태를 클래스로 정의한다.
• 각 상태 클래스는 공통된 State 인터페이스 또는 추상 클래스를 상속받아 동일한 구조를 가진다.
• 현재 상태를 담당하는 객체 CurrentState가 매 프레임 자신의 동작을 수행한다.
• 상태 전이는 상태 객체 내부에서 또는 외부 StateMachine 을 통해 유연하게 처리된다.

public abstract class State // State 정의
{
    public abstract void Enter(); // 상태 진입 시
    public abstract void Execute(); // 상태가 유지되는 동안
    public abstract void Exit(); // 상태 종료 시
}

/********************************************************************************/

// State 를 상속받은 상태(행동) 클래스들
public class StandState : State { ... }
public class MoveState : State { ... }
public class AttackState : State { ... }

/********************************************************************************/

public class StateMachine // 상태를 관리하고, 상태 전이를 담당하는 상태머신 클래스
{
    private State _current; // 현재 상태를 저장하는 변수
    public void ChangeState(State newState) // 상태를 변경하는 메서드
    {
        _current?.Exit(); // 현재 상태 종료
        _current = newState; // 새로운 상태로 전환
        _current.Enter(); // 새로운 상태 진입
    }

    public void Update() // 현재 상태의 Execute 를 매 프레임 실행
    {
        _current?.Execute();
    }
}

예시

---

State.cs

이 스크립트는 인터페이스로 구현되어 있으나, 추상클래스로 구현해도 된다.

이 인터페이스를 상속받은 클래스는 Action 메서드를 구현해야한다.

public interface State
{
    void Action();
};

Move.cs

이동 상태를 정의한 클래스이고, State 를 상속받아 Action() 을 구현한다.

public class Move : State
{
    public void Action()
    {
        Debug.Log("Move");
    }
}

Attack.cs

이동 상태와 마찬가지로, 공격에 대한 상태를 클래스로 정의한다.

public class Attack : State
{
    public void Action()
    {
        Debug.Log("Attack");
    }
}

Monster.cs

Monster 는 현재 상태를 보관하고, 그 상태에 맞는 행동을 Action() 으로 실행한다.

상태에 따라 행동을 외부에서 위임해서 실행하는 구조이다.

즉, 몬스터 자신이 직접 행동하는 것이 아닌, 현재 상태가 행동을 결정한다.

public class Monster
{
    private State state;

    // Constructor
    public Monster(State state) // 생성자. 인스턴스 생성 시 초기 상태 설정.
    {
        this.state = state;
    }

    public void setState(State state) // 게임이 진행되면서 상태를 변경하는 용도.
    {
        this.state = state;
    }

    public void act()  // 현재 설정된 상태의 행동을 실행.
    {
        state.Action();
    }
};

Test.cs

이 스크립트는 몬스터의 상태를 변경하고 행동이 바뀌는 것을 테스트하는 실행 예제이다.

public class Test : MonoBehaviour {

	void Start () {
        Monster monster = new Monster(new Move()); // 생성자 초기상태 초기화
        monster.act();

        monster.setState(new Attack()); // 상태 변경
        monster.act(); // 공격 실행

        monster.setState(new Move());  // 상태 변경
        monster.act(); // 이동 실행
    }
}
